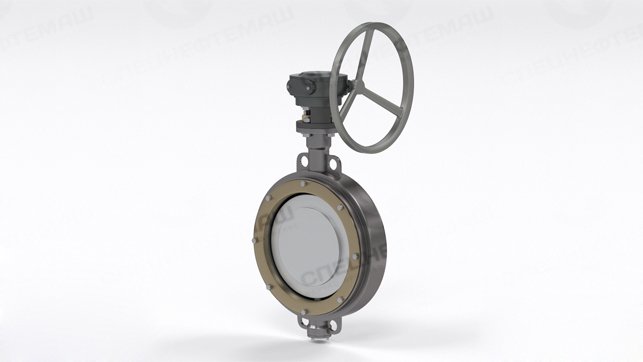

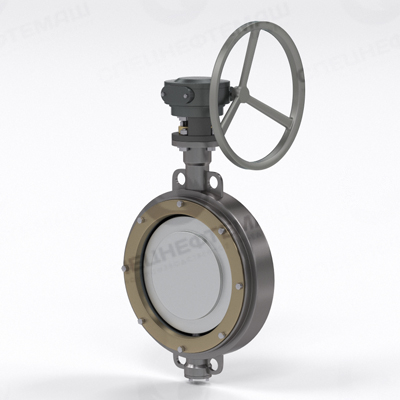

Межфланцевые двухэксцентриковые затворы
Серия СНМ 58040
Дисковый затвор из серии СНМ 58040 называют также затвором с двойным эксцентриситетом. Они используются в более сложных эксплуатационных условиях, например, при высокой окружающей температуре (до +450 градусов Цельсия).
Более высокая надежность объясняется особенностями конструкции – в данных затворах применяется уплотнение трех элементов: уплотнение фторопластом, уплотнение жестких стыков (метал по металлу) и уплотнение «fire safe» для пожарной безопасности. Диск, смещенный по отношению к корпусу и его коническая форма, отделяется от седла даже при малейших углах открытия.
Диск и корпус данного затвора производятся из различной стали, а именно легированной, углеродистой, нержавеющей с примесью молибдена. В производстве седла используются фторопласт, нержавейка с графитом или фторопласт с инконелем.
Присоединение с трубопроводом стяжное (гладкие или резьбовые проушины).
Дисковый затвор СНМ 58040 активно используется в различных сферах промышленного производства (нефтеперерабатывающей, металлургической, химической, энергетической), а также в судостроении.
Технические характеристики
| Изготовление и поставка: | По ТУ 3700-002-24009276-2015 |
| Тип конструкции: | Затворы с двойным эксцентриситетом |
| Диаметр номинальный | DN 50 – DN 600 |
| Давление номинальное | PN 10,16,25 кгс/см2 |
| Температура рабочей среды: | До +450°С в зависимости от используемых материалов |
| Управление: | - рукоятка DN 50-150 - редуктор DN 50-600 - электро- или пневмопривод- DN 50-600 |
| Класс герметичности: | «А» по ГОСТ Р 54808-2011 |
| Основные рабочие среды: | Воздух, вода, пар низкого давления, нефть, нефтепродукты, кислоты, щелочи, углеводороды, спирты, морская вода |
| Присоединение: | Стяжное между фланцами трубопровода (гладкие или резьбовые проушины) Присоединительные фланцы трубопровода по ГОСТ 12820-80, 12821-80. Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода по ГОСТ 12815-80, исполнение 1. |
| Установочное положение: | Любое, кроме положения «электроприводом вниз» для затворов с электроприводом |
| Направление подачи рабочей среды: | Одностороннее, по стрелке на корпусе затвора, двустороннее по требованию покупателя |
| Климатическое исполнение: | У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69 |
Детализация затвора СНМ 58040
| Позиция | Наименование | Позиция | Наименование |
| 1 | Корпус | 7 | Втулка |
| 2 | Диск | 8 | Штифт |
| 3 | Уплотнение (манжета) | 9 | Фланец сальника |
| 4 | Шток | 8 | Втулка сальника |
| 5 | Приж. кольцо | 8 | Сальниковое упл. |
| 6 | Крышка | 8 | Кольцо |
Манжета
| Материалы уплотнения | Диапазон температуры | Описание |
| PTFE | -40°С …+200°С | Универсальная химическая и термическая стойкость |
| PTFE+Inconel | -40°С… +200°С | Пожаробезопасное исполнение |
| Сталь SS304 | -100°С…+450°С | Уплотнение металл по металлу, применяется при высоких температурах |
Материальное исполнение корпусов и дисков
| Материалы корпусов и дисков | Минимальная температура | Описание |
| WCB | -40°С | углеродистая сталь для неагрессивных сред |
| CF8 | -100°С | нержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах |
| CF8M | -100°С | нержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах |
| LC2 | -60°С | легированная сталь, применяется при низких температурах |
Условное обозначение затвора СНМ 58040
| СНМ | 1. | 2. | 3. | 4. | 5. | 6 |
| СНМ | 58040. | 100. | 10. | 2. | 3. | 04 |
| 1 | Затвор дисковый | Серия | |
| с двойным эксцентриситетом межфланцевые DN 50 – 600 мм PN 10, 16, 25 кгс/см2 | СНМ 58040 | стяжной между фланцами трубопровода с гладкими проушинами | |
| СНМ 58042 | стяжной между фланцами трубопровода с резьбовыми проушинами | ||
| 2 | Диаметр (DN) | ||
| 100 | диаметр затвора в мм (100, 200, 300, 400, 600, 700 и др.) | ||
| 3 | Давление (PN) | ||
| 10 | давление в атм (6, 10, 16, 25, 40, и т.д.) | ||
| 4 | Корпус | ||
| 2 | Сталь углеродистая WCB ASTM A216 | ||
| 4 | Сталь коррозионностойкая CF8 ASTM A351 | ||
| 5 | Сталь коррозионностойкая молибденсодержащая CF8М ASTM A351 | ||
| 6 | Сталь конструкционная легированная LC2 ASTM A352 | ||
| 5 | Диск | ||
| 2 | Сталь углеродистая WCB ASTM A216 | ||
| 4 | Сталь коррозионностойкая CF8 ASTM A351 | ||
| 5 | Сталь коррозионностойкая CF8 ASTM A351 | ||
| 6 | Сталь коррозионностойкая молибденосодержащая CF8M ASTM A352 | ||
| 6 | Материал уплотнения | ||
| 04 | PTFE (от -40С° до +200С°) | ||
| 05 | PTFE+Inconel | ||
| 07 | SS304 - cталь коррозионностойкая (металл по металлу) | ||
Пропускная способность затворов – Kv, м3/час
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| Kv | 43 | 127 | 180 | 416 | 518 | 793 | 1680 | 2716 | 4152 | 5281 | 6985 | 9267 | 11810 | 18325 |
Крутящий момент на штоке, необходимый для открытия затвора, Н*м
| DN | PN 16 | PN 25 | ||
| PTFE | металл/металл | PTFE | металл/металл | |
| 50 | 25 | 50 | 30 | 55 |
| 65 | 35 | 70 | 40 | 75 |
| 80 | 48 | 65 | 56 | 100 |
| 100 | 76 | 125 | 84 | 150 |
| 125 | 122 | 174 | 137 | 220 |
| 150 | 180 | 260 | 205 | 290 |
| 200 | 310 | 420 | 350 | 450 |
| 250 | 543 | 790 | 651 | 1145 |
| 300 | 742 | 1250 | 986 | 1825 |
| 350 | 1060 | 1686 | 1315 | 2540 |
| 400 | 1360 | 2516 | 1760 | 4250 |
| 450 | 1800 | 2790 | ||
| 500 | 2870 | 3750 | ||
| 600 | 7240 | 5516 | ||
Основные габаритные и присоединительные размеры затворов дисковых серии СНМ 58040
| DN | PN | Размеры, мм | Масса, кг | ||||||
| A | B | L | D | d | n*M | гладкие проушины | резьбовые проушины | ||
| 50 | 10 | 70 | 150 | 46 | 125 | 18 | 4хМ16 | 6 | 6 |
| 16 | |||||||||
| 25 | |||||||||
| 65 | 10 | 85 | 165 | 48 | 145 | 7 | 7 | ||
| 16 | |||||||||
| 25 | 8хМ16 | ||||||||
| 80 | 10 | 95 | 175 | 160 | 8 | 9 | |||
| 16 | |||||||||
| 25 | |||||||||
| 100 | 10 | 110 | 200 | 54 | 180 | 9 | 10 | ||
| 16 | |||||||||
| 25 | 190 | 22 | 8хМ20 | ||||||
| 125 | 10 | 125 | 225 | 57 | 210 | 18 | 8хМ16 | 12 | 15 |
| 16 | 22 | ||||||||
| 25 | 220 | 26 | 8хМ24 | 15 | 18 | ||||
| 150 | 10 | 145 | 240 | 240 | 22 | 8хМ20 | 15 | 21 | |
| 16 | |||||||||
| 25 | 175 | 285 | 250 | 26 | 8хМ24 | 18 | 24 | ||
| 200 | 10 | 200 | 270 | 64 | 295 | 22 | 8хМ20 | 21 | 24 |
| 16 | 26 | ||||||||
| 25 | 210 | 295 | 310 | 12хМ24 | 31 | 40 | |||
| 250 | 10 | 215 | 337 | 71 | 350 | 22 | 12хМ20 | 36 | 43 |
| 16 | 355 | 26 | 12хМ24 | ||||||
| 25 | 240 | 350 | 370 | 30 | 12хМ27 | 51 | 65 | ||
| 300 | 10 | 225 | 403 | 81 | 400 | 22 | 12хМ20 | 57 | 63 |
| 16 | 410 | 26 | 12хМ24 | ||||||
| 25 | 275 | 410 | 430 | 30 | 16хМ27 | 78 | 98 | ||
| 350 | 10 | 294 | 448 | 92 | 460 | 22 | 16хМ20 | 95 | 105 |
| 16 | 470 | 26 | 16хМ24 | ||||||
| 25 | 351 | 470 | 490 | 33 | 16хМ30 | 150 | 202 | ||
| 400 | 10 | 336 | 492 | 102 | 515 | 26 | 16хМ24 | 148 | 158 |
| 16 | 525 | 30 | 16хМ27 | ||||||
| 25 | 390 | 515 | 550 | 36 | 16хМ33 | 206 | 271 | ||
| 450 | 10 | 370 | 533 | 114 | 565 | 26 | 20хМ24 | 192 | 210 |
| 16 | 585 | 30 | 20хМ27 | ||||||
| 500 | 10 | 395 | 625 | 127 | 620 | 26 | 20хМ24 | 245 | 287 |
| 16 | 650 | 33 | 20хМ30 | ||||||
| 600 | 10 | 482 | 725 | 154 | 725 | 30 | 20хМ27 | 370 | 421 |
| 16 | 770 | 36 | 20хМ33 | ||||||
